产品概要

自从我公司在日本推出第一款用于过滤袋的针刺毡以来,我们一直致力于开发使用了各种纤维的新产品,并开发出多种具有附加价值的加工品。
特别是本公司独有的产品安滤丝,它使用了世界上最细级别的PTFE纤维。

素材

聚酯、间位芳香族聚酰胺、PPS、PTFE、聚酰亚胺、聚丙烯、变性聚丙烯腈纤维、尼龙

ADMIREX®

01.特征

安滤丝是大金工业株式会社开发的,使用了世界上最细的PTFE(聚四氟乙烯)纤维的高性能过滤袋。

集塵機用フィルター

安滤丝(表层过滤方式)

集塵機用フィルター

以往的通用过滤网(深层过滤方式)

试验方法:JIS 11种关东土(红褐色的火山碎屑物及风化碎屑)、脉冲150次后

  • 使用世界上最细级别的PTFE纤维。
  • 滤网构造由过滤层和强度保持层两层构成。
  • 因为通过高压水流将两层复合为一体,因此形成了前所未有的质地紧密的过滤层。
  • 因为进行复合时未使用粘合剂,因此在过滤层留下了较大的空隙率。
  • 因为牢固地将分担性能的两层复合在一起,因此层间难以被剥离。
  • 根据使用环境可以选择不同的强度保持层的材料。

在集尘的表面(功能面)使用了PTFE纤维中最细级别的ADMIREX纤维。


ADMIREX纤维的特征
  • 是世界上最细级别的PTFE纤维。(平均10μm)
  • 纤维直径不单一,有分布。
  • 具有数μm的分枝。
  • 是异型截面纤维。
ADMIREXファイバー

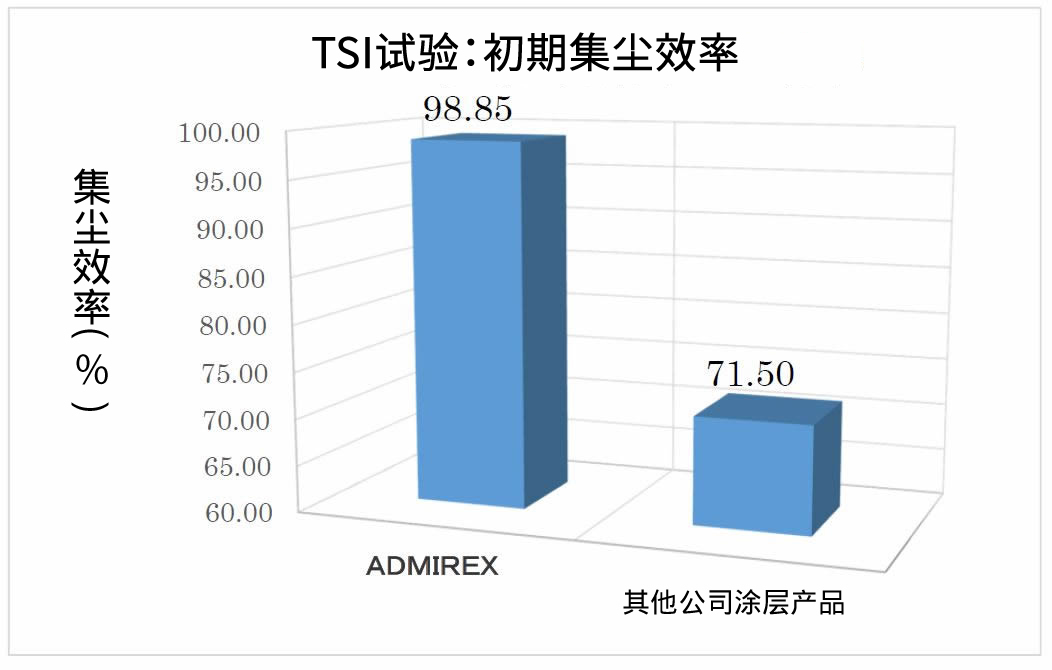

02.捕集性能

过滤层因为构造致密,所以能发挥很高的捕获性能。
在微粒子的捕获中发挥较大威力。

试验条件
  • 灰尘:Nacl(氯化钠)
  • 平均粒径:0.07μm
  • 过滤速度:2m/min
  • 样品尺寸:150mm×150mm(有效面积100㎠)
集塵機用フィルター

03.压损特性

微细孔构造和大的空隙率使得几乎整个表面的捕获以及稳定的低压损失运行成为可能。
这关系到减少脉冲清灰次数,可以增加过滤袋的使用寿命。

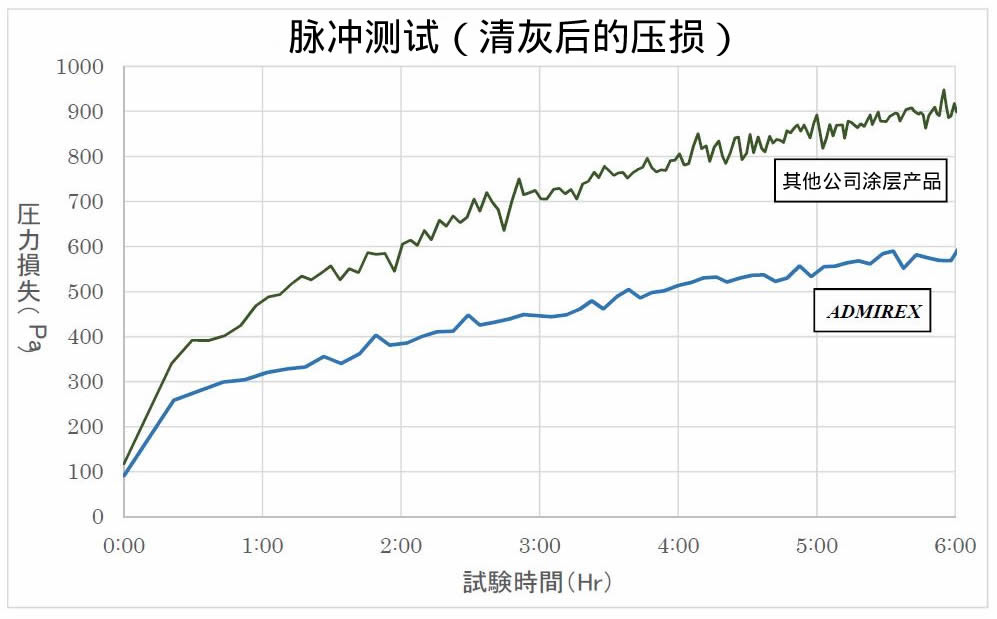

使用脉冲测试对过滤袋进行性能评估
集塵機用フィルター
参照JIS Z8909-1标准
试验条件
  • 入口灰尘浓度:5g/㎥
  • 过滤速度:2.7m/min
  • 样品尺寸:164Φ×1000mm(有效过滤面积(吸入面积):1㎡)
  • 脉冲压力:0.3MPa
  • 温度:常温
试验方法
  • 初期吸尘性能:用1000Pa控制6小时

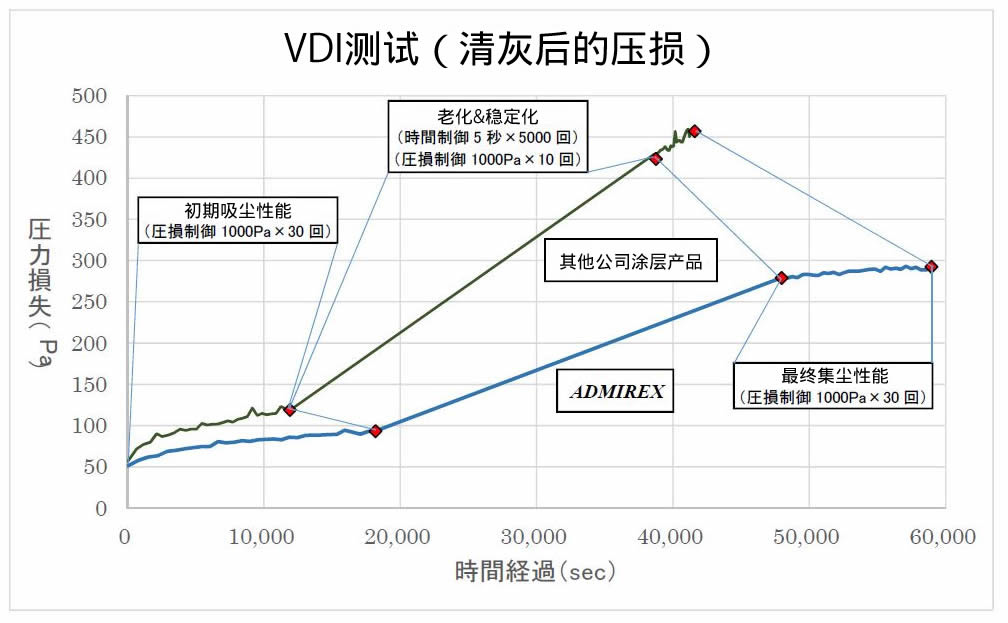

基于VDI测试的滤布性能评估
集塵機用フィルター

※ADMIREX的集尘结构基本上是整个表面集尘。细微灰尘也无法进入过滤袋内部。
另外,由于其表面非常光滑,而且具有出色的非粘着性,因此具有优异的灰尘剥离能力。
也就是说,即使用较小的清灰能量也可以很容易地除去灰尘,使低压损运行成为可能。

参照JIS Z8909-1(VDI法)
试验条件
  • 灰尘:Pural NF(氧化铝)
  • 粒径:3.5~6.5μm
  • 入口灰尘浓度:5g/㎥
  • 过滤速度:2m/min
  • 脉冲压力:0.5MPa
  • 样品尺寸:155Φ×1000mm(有效面积140mmΦ)
  • 温度:常温
试验方法

1.初期集尘性能

  • 在压力损失控制在1000Pa的情况下重复脉冲30次

2.老化&稳定化

  • 时间控制5秒间隔,重复脉冲5000次
  • 之后,为了稳定滤布的集尘性能,在压力损失控制在1000Pa情况下重复脉冲10次

3.最终集尘性能

  • 在压力损失控制在1000Pa的情况下,重复脉冲30次

04.耐久性

厚度约80微米的柔软的毛毡层过滤层在应对脉冲(清灰)等物理应力中表现出卓越的强度。
在实际设备上确认了以下条件下拉伸强度的物理性质变化。
脉冲96000次后,拉伸强度几乎没有劣化,在长期使用中也能发挥稳定的过滤性能。

试验条件
  • 试验设备:工业废弃物焚烧炉
  • 试验时间:12个月
  • 脉冲次数:96000次(相当于一般城市垃圾焚烧炉使用5年的次数)
  • 脉冲压力:0.3~0.4MPa
  • 废气温度:180℃
  • 拉伸强度:参照JIS L 1096(单位daN/50mm)

05.耐药品性、耐热性

过滤层中使用的ADMIREX纤维是PTFE,因此对于氟气(元素氟)、三氟化氯、熔融碱金属以外的所有化学药品都是稳定的,不受酸、碱、氧化剂、有机溶剂的侵害。
另外,在有机纤维中耐热性能极佳,瞬间最高使用温度为260℃。

06.反应堆功能

因其表面平滑而细致的毡构造,灰尘不易附着,脉冲清灰后可保持均匀透气的一次附着层。
为了中和有害气体的反应堆功能可让该附着层作为有害气体的最终中和层发挥作用。

集塵機用フィルター

在气化熔炉中使用了1年以上的ADMIREX的剖面照片。
灰尘完全被表面捕获,保持着均匀的一次附着层。
※这是具有相同性能的ADMIREX(PTFE无纺布+PTFEweb)的数据。

07.纳入实绩

2001年发售后,其高性能受到好评,被广泛运用于城市垃圾焚烧炉尾气处理以及其他用途。
特别是在微粒尘多的气化熔融炉、灰熔融炉的使用上获得了较高评价,已经成为它们不可或缺的过滤袋。

用途实绩
  • 城市垃圾焚烧炉集尘装置
  • 产业废弃物焚烧炉集尘装置
  • ASR焚烧炉集尘装置
  • 高炉炉炉顶压力发电用气体净化装置
  • 用于捕获微粒子硅
  • 生物质能源发电厂
炉型
  • 层燃炉
  • 流化床焚烧炉
  • 气化熔融炉(轴式、窑炉式、流化床式)
  • 灰熔融炉(等离子熔融炉、表面熔融炉)

以上数据仅为实测地的一个案例。此外,上述的用途例不作为本商品对该用途的适用结果的保证。
