產品概要

自從在市場上推出國內第一個過濾袋用針刺氈以來,現在除了拓展使用各種纖維製作的品項外,更提供具有附加價值的加工品。
特別是安濾絲使用全世界最細緻等級的PTFE纖維,是本公司的獨家產品。

素材

聚酯、間位芳綸、PPS(聚苯硫醚)、PTFE(聚四氟乙烯)、聚醯亞胺、聚丙烯、改質聚丙烯腈、尼龍

ADMIREX®

01.特色

安濾絲是使用由大金工業株式會社所開發之世界最細緻等級的PTFE(聚四氟乙烯)纖維所製作的高機能過濾袋。

集塵機用フィルター

安濾絲(表層過濾方式)

集塵機用フィルター

既有的通用濾布(深層過濾法)

試驗方式:以日本工業規格JIS規定的11種關東壤土粉末(紅棕色)脈衝150次後

  • 使用世界最細緻等級的PTFE纖維。
  • 濾布構造是雙層結構,分別負責過濾及保持強度。
  • 以高壓水流複合而成,因此可形成過去未曾有過的細密過濾層。
  • 複層接合時不使用接著劑,因此可保留高孔隙率的過濾層。
  • 各自負責不同功能的兩層結構貼合牢固,因此不會有剝離的狀況。
  • 可依照使用環境選擇強度保持層的材料。

集塵表面(機能面)的PTFE纖維 採用具有最細緻等級纖維的安濾絲纖維。


安濾絲纖維的特色
  • 世界最細緻等級的PTFE纖維(平均 10μm)。
  • 纖維直徑非單一,而是有不同孔徑分布。
  • 有數μm的分枝。
  • 為異型斷面纖維。
ADMIREXファイバー

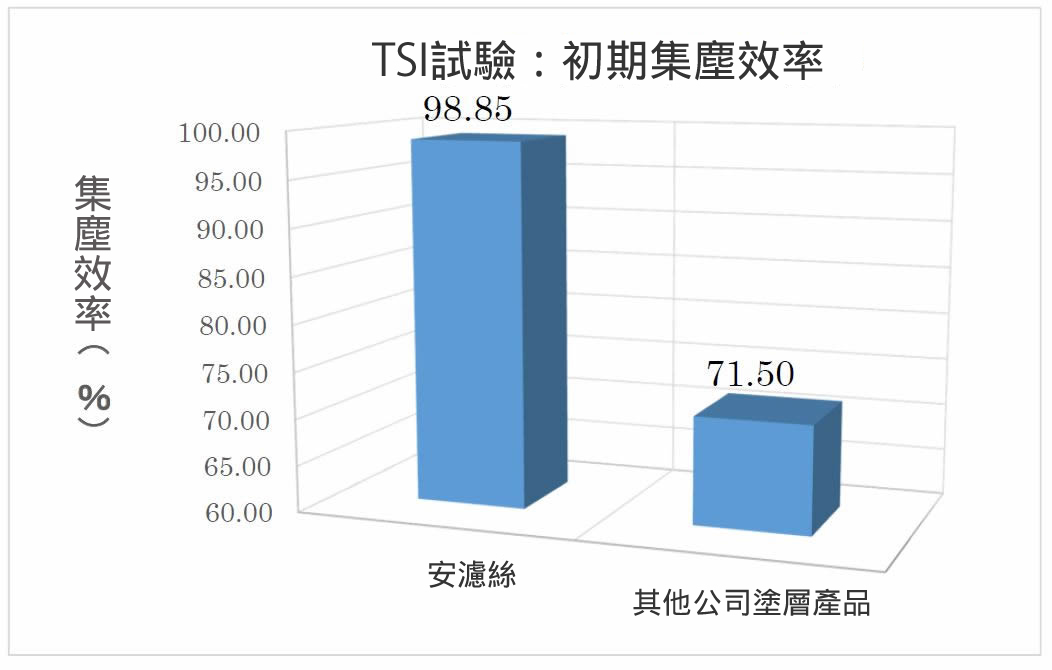

02.捕集性能

過濾層的構造緻密,因此能發揮高捕集性能。
在捕集細微粒子方面可發揮很大的威力。

試驗條件
  • 粉塵:Nacl(氯化鈉)
  • 平均粒徑:0.07μm
  • 過濾速度:2m/min
  • 樣本尺寸:150mm×150mm(有效面積100㎠)
集塵機用フィルター

03.壓損特性

藉由細微的細孔構造和高孔隙率,可達近乎完全的表面集塵以及穩定的低壓損運作。
如此一來,可透過減少脈衝次數而使延長過濾袋使用壽命。

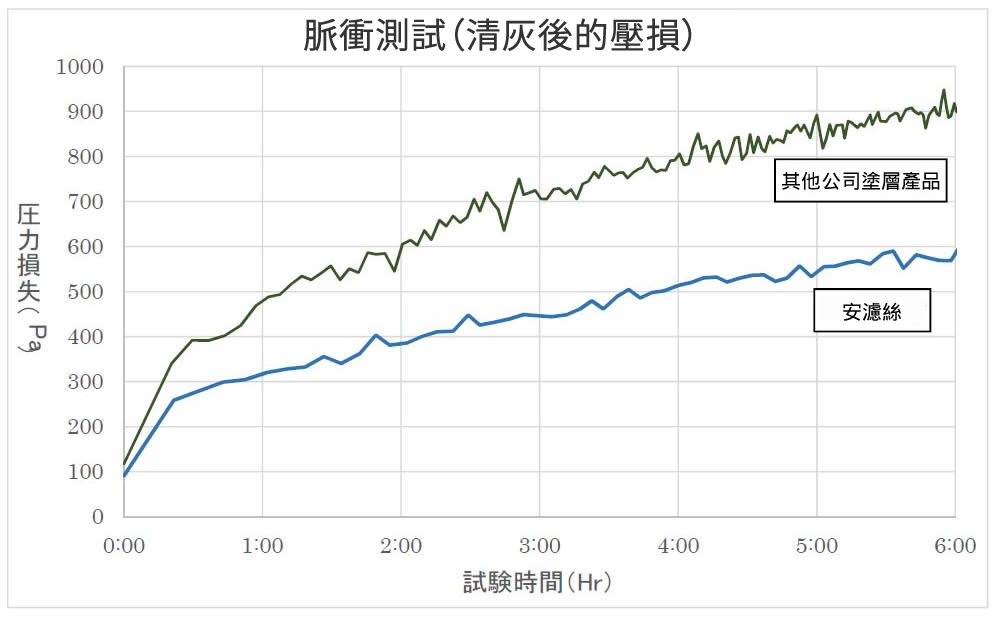

以脈衝試驗評估過濾袋性能
集塵機用フィルター
以JIS Z8909-1為基準
試驗條件
  • 吸入口粉塵濃度:5g/㎥
  • 過濾速度:2.7m/min
  • 樣本尺寸:164Φ×1000mm(有效過濾面積(吸取面積):1㎡)
  • 脈衝壓:0.3MPa
  • 溫度:常溫
試驗方法
  • 初期集塵性能:控制在1000Pa,6小時

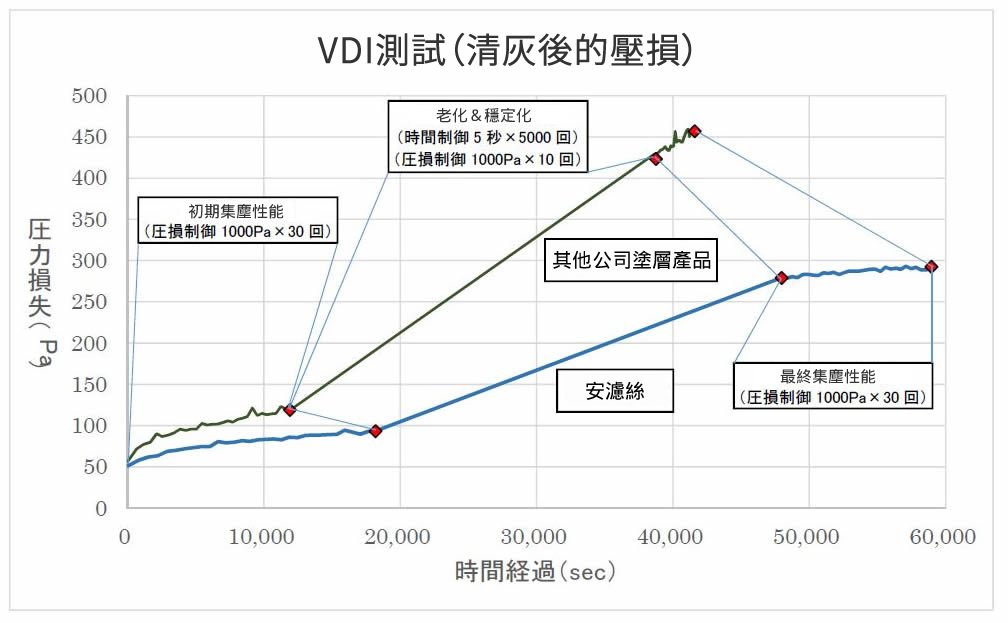

以VDI試驗評估布面性能
集塵機用フィルター

※ADMIREX的集塵構造可達近乎完全的表面集塵,連微細粉塵也無法進入過濾袋內。
此外,由於是採用表面極為平滑,且脫膜性極佳的PTFE,因此粉塵的剝除性也非常好。
也就是說,以相較之下較小的反洗力道即可輕易除塵,達成低壓損運作。

以JIS Z8909-1為基準(VDI法)
試驗條件
  • 粉塵:Pural NF(氧化鋁)
  • 粒徑:3.5~6.5μm
  • 吸入口粉塵濃度:5g/㎥
  • 過濾速度:2m/min
  • 脈衝壓:0.5MPa
  • 樣本尺寸:155Φ×1000mm(有效面積140mmΦ)
  • 溫度:常溫
試驗方法

1.初期集塵性能

  • 壓損控制1000Pa,反覆脈衝30次

2.老化&穩定化

  • 時間控制每5秒間隔,反覆脈衝5000次
  • 之後為了使過濾布的集塵性能穩定,將壓損控制1000Pa,反覆脈衝10次

3.最終集塵性能

  • 壓損控制1000Pa,反覆脈衝30次

04.耐久性

過濾層是厚度約80微米的柔軟氈布層,對於脈衝(除塵)等物理性應力可發揮極佳強度。
以下列條件進行實機操作,確認拉伸強度的物性變化。
進行96,000次脈衝後,拉伸強度幾乎沒有衰退,可看出即使長期使用也能發揮穩定的過濾性能。

試驗條件
  • 試驗設備場:產業廢棄物焚化爐
  • 試驗期間:12個月
  • 脈衝次數:96,000次(相當於一般都市5年分的垃圾焚燒量)
  • 脈衝壓:0.3~0.4MPa
  • 排氣溫度:180℃
  • 拉伸強度:以JIS L1096為準(單位 daN/50mm幅寬)

05.耐化學性、耐熱性

由於過濾層所使用的ADMIREX纖維是PTFE材料,因此對除了氟氣(氟元素)、三氟化氯、熔融鹼性金屬外的所有化學藥劑都具有化學穩定性,也不會受酸類、鹼類、氧化劑、有機溶劑的腐蝕。
此外,在有機纖維中,它具有最佳的耐熱性,瞬間最高使用溫度為260℃。

06.反應機能

由於是表面平滑緻密的氈布構造,因此粉塵無法緊密附著,在脈衝除塵後,也能保持均一且多孔隙的表面附著層。
為了中和有害氣體而需要的反應機能用途,此附著層可做為有害氣體的最終中和層。

集塵機用フィルター

這是ADMIREX使用在氣化熔融爐中一年以上的斷面照片。
粉塵完全捕集於表面,基本附著層面仍然保持均一。
※此為具有相同性能的ADMIREX(PTFE氈布+PTFEweb)的資料。

07.應用實績

自2001年發售後,其優異性能廣受好評,除了用來處理都市垃圾的焚化爐排氣問題外,也被採用於其他廣泛用途。
特別是在會產生大量微塵的氣化熔融爐、灰渣熔融爐方面,本產品都獲得很高的評價,成為在這些用途上不可欠缺的過濾袋。

用途實績
  • 都市垃圾焚化爐集塵裝置
  • 產業廢棄物焚化爐集塵裝置
  • ASR焚化爐集塵裝置
  • 高爐爐頂壓發電用氣體淨化裝置
  • 二氧化矽微粒捕集用
  • 生質能發電廠
焚化爐類型
  • 爐床式焚化爐
  • 流體化床焚化爐
  • 氣化熔融爐 (豎井式、窯式、流體化床式)
  • 灰渣熔融爐(電漿熔融爐、表面熔融爐)

刊載資料為實測地案例之一,此外,不保證刊載用途案例即為本商品用於該項用途之結果。
