PRODUCT集塵機用フィルター

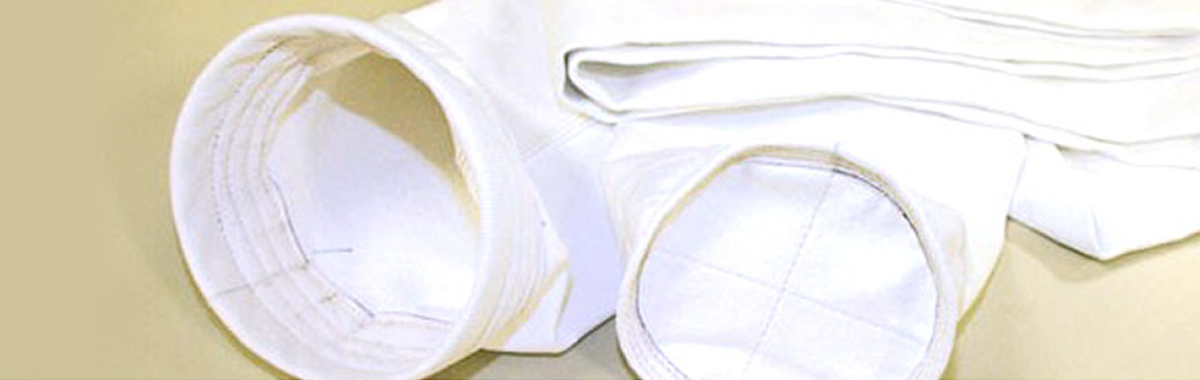

集塵機用フィルター

製品概要

国内初のフィルターバグ用ニードルパンチフエルトを市場に送り出して以来、現在では各種繊維を使用したバリエーションを充実し更に付加価値加工品もご提供しております。
特にADMIREXは世界で最も細いPTFE繊維を使用した当社独自の製品です。

素材

ポリエステル、メタ系アラミド、PPS、PTFE、ポリイミド、ポリプロピレン、モダアクリル、ナイロン

ADMIREX

01.特徴

ADMIREXはダイキン工業株式会社が開発した、世界で最も細いPTFE(ポリテトラフルオロエチレン)繊維を使用する高機能フィルターバグです。

集塵機用フィルター

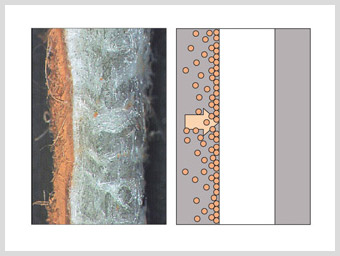

ADMIREX(表層ろ過方式)

集塵機用フィルター

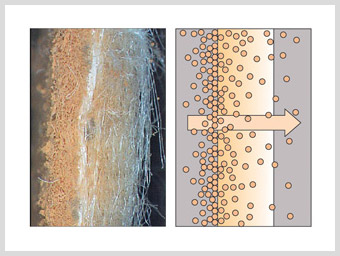

従来の汎用フィルター(深層ろ過方式)

試験:JIS11種関東ローム粉体(赤茶色)、パルス150回後

  • 世界で最も細いPTFE繊維を使用しています。
  • フィルター構造はろ過と強度保持を分担する2層で構成されています。
  • 高圧水流による複合であるため、従来に無い緻密なろ過層を形成しています。
  • 複合には接着剤を使用しないため、ろ過層に大きな空隙率を残しています。
  • 機能を分担する2層は強固に複合しているため、層間剥離を起こしません。
  • ご使用環境によって強度保持層の材料選定が可能です。

集じんを行う表面(機能面)にPTFE繊維で最も細い繊維を有するADMIREXファイバーを使用しております。


ADMIREXファイバーの特徴
  • 世界で一番細いPTFE繊維である。(平均10μm)
  • 繊維径が単一ではなく、分布を持っている。
  • 数μmの分枝を持っている。
  • 異型断面繊維である。

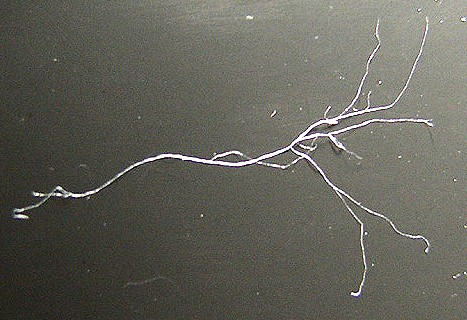

ADMIREXファイバー

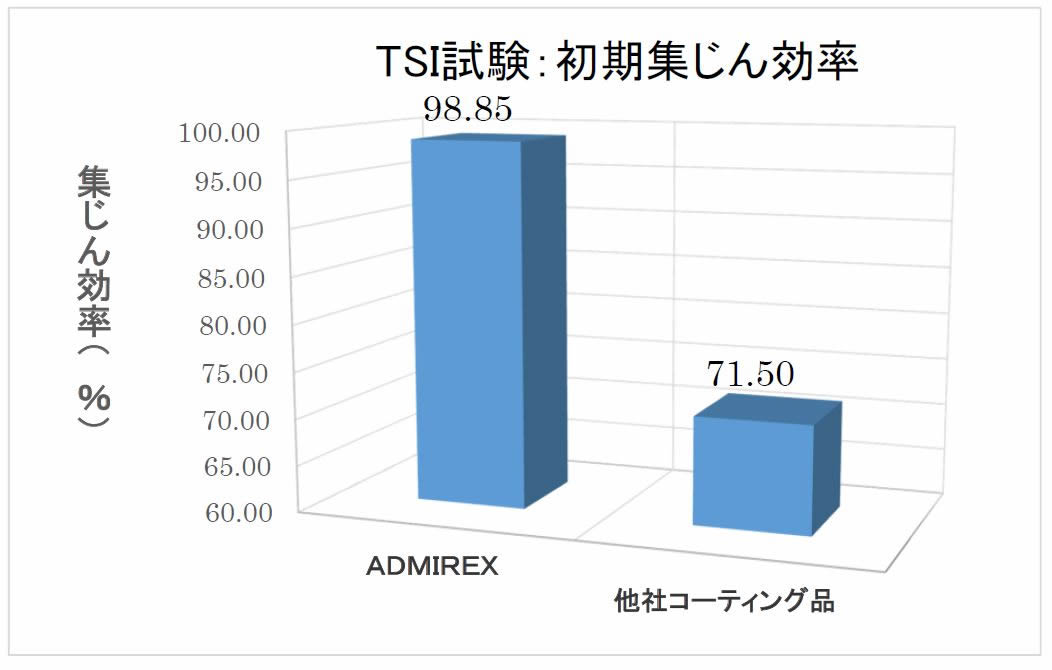

02.捕集性能

ろ過層は緻密な構造のため、
高い捕集性能を発揮します。
微細粒子の捕集において大きな威力を発揮します。

試験条件
  • ダスト:Nacl(塩化ナトリウム)
  • 平均粒子径:0.07μm
  • ろ過速度:2m/min
  • サンプルサイズ:150mm×150mm(有効面積100㎠)
集塵機用フィルター

03.圧損特性

微細な細孔構造と大きな空隙率により、ほぼ完全な表面捕集と安定した低圧損運転が可能となります。
このことは、パルス払い落とし回数の低減に繋がりフィルターバグの長寿命化が図れます。

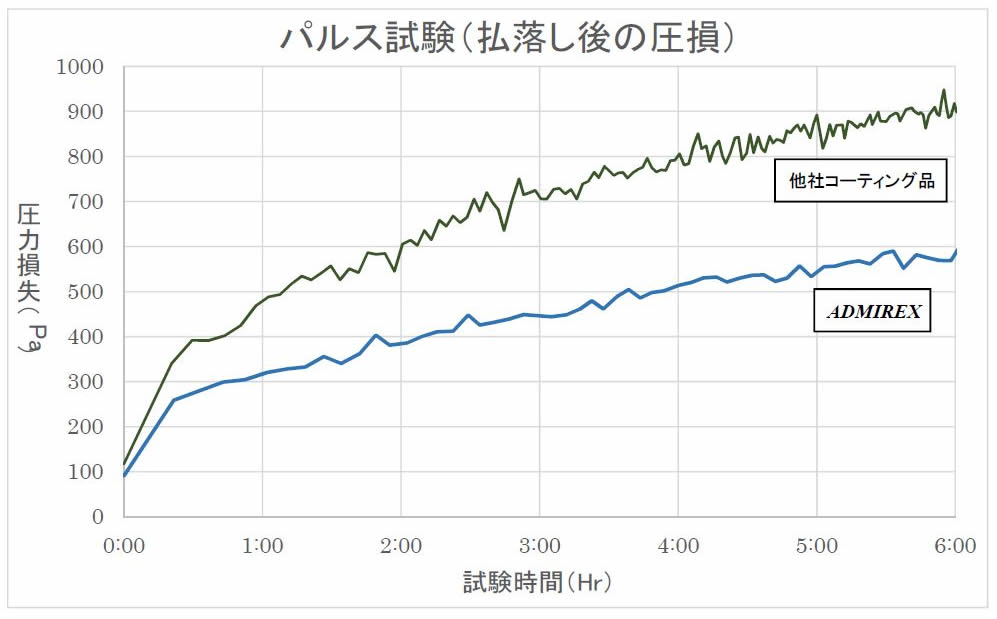

パルス試験によるフィルターバグ性能評価
集塵機用フィルター
JIS Z8909-1に準ずる
試験条件
  • 入口ダスト濃度:5g/㎥
  • ろ過速度:2.7m/min
  • サンプルサイズ:164Φ×1000mm(有効ろ過面積(吸引面積):1㎡)
  • パルス圧:0.3MPa
  • 温度:常温
試験方法
  • 初期集じん性能:1000Pa制御で6時間

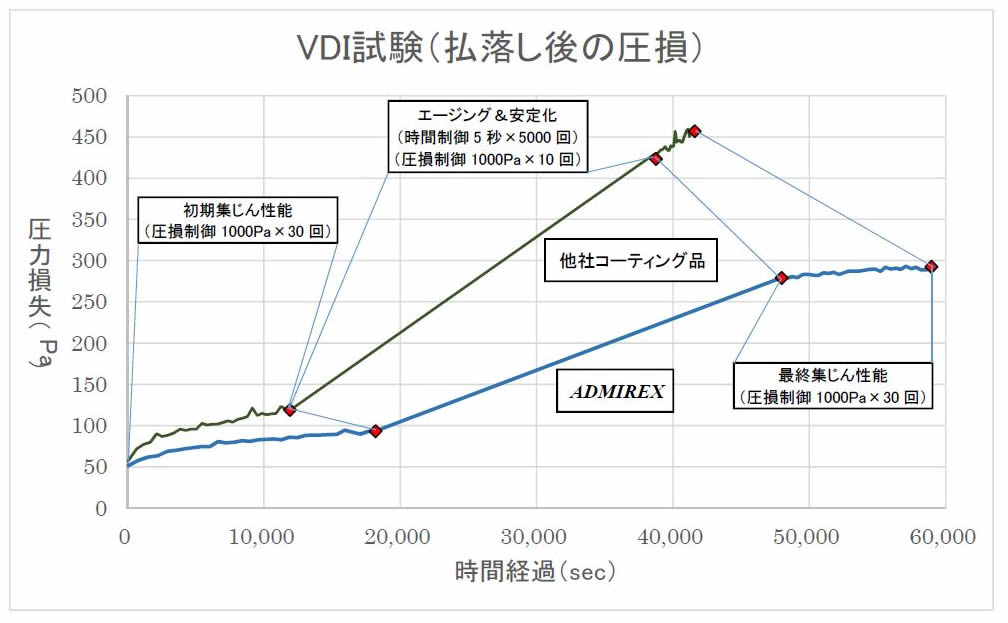

VDI試験による布性能評価
集塵機用フィルター

※ADMIREXの集じん構造はほぼ完全な表面集じんです。微細ダストもバグ内部に進入しません。
また、表面が極めて平滑であり、かつ離形性に優れたPTFEである為ダスト剥離に優れています。
すなわち、比較的小さい逆洗エネルギーによってもダストが容易に払い落され低圧損運転が可能となります。

JIS Z8909-1に準ずる(VDI法)
試験条件
  • ダスト:Pural NF(酸化アルミニウム)
  • 粒子径:3.5~6.5μm
  • 入口ダスト濃度:5g/㎥
  • ろ過速度:2m/min
  • パルス圧:0.5MPa
  • サンプルサイズ:155Φ×1000mm(有効面積140mmΦ)
  • 温度:常温
試験方法

1.初期集じん性能

  • 圧損制御1000Paでパルス30回繰り返し

2.エージング&安定化

  • 時間制御5秒間隔でパルス5000回繰り返し
  • その後、ろ布の集じん性能を安定させるため圧損制御1000Paでパルス10回繰り返し

3.最終集じん性能

  • 圧損制御1000Paでパルス30回繰り返し

04.耐久性

ろ過層は約80ミクロンの厚みをもつ柔軟なフエルト層でパルス(払い落とし)等の物理的応力に対して、優れた強さを発揮します。
実機にて下記条件下のもと引張強度の物性変化の確認を行いました。
パルス回数96,000回後の引張強度につきまして、強度劣化もほぼ無く、長期使用においても安定したフィルター性能を発揮します。

試験条件
  • 試験プラント:産業廃棄物焼却炉
  • 試験期間:12ヶ月
  • パルス回数:96,000回(一般的な都市ゴミ焼却炉5年相当分)
  • パルス圧力:0.3~0.4MPa
  • 排ガス温度:180℃
  • 引張強度:JIS L1096に準ずる(単位 daN/50mm巾)

05.耐薬品性・耐熱性

ろ過層に使用しているADMIREX繊維はPTFEであるためフッ素ガス(元素フッソ)・三フッ化塩素・溶融アルカリ金属を除くすべての化学薬品に対して安定しており、あらゆる酸・アルカリ・酸化剤・有機溶剤にも侵されません。
また、耐熱性は有機繊維の中で最も優れており、瞬間での最高使用温度は260℃となります。

06.リアクター機能

表面が平滑で緻密なフエルト構造であるためダストが固着せず、パルス払い落とし後も均一でポーラスな一次付着層を保持します。
有害ガス中和のためのリアクター機能を求められる用途では、この付着層が有害ガスの最終中和層として働きます。

集塵機用フィルター

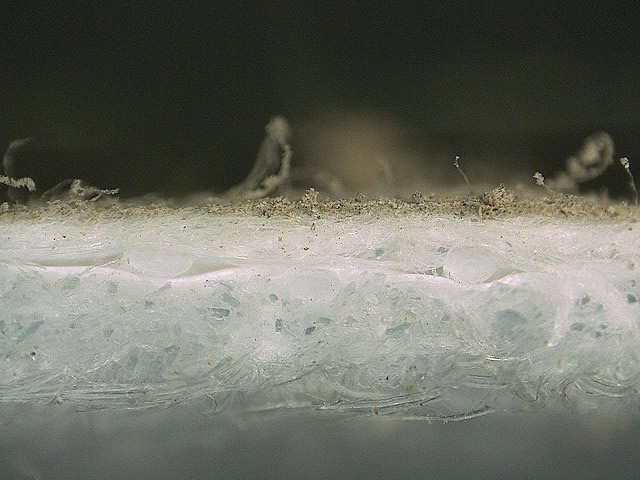

ガス化融溶炉で1年以上使用されたADMIREXの断面写真。
ダストは完全に表面で捕集されていて、均一な一次付着層を保持している。
※同性能を持つADMIREX(PTFEフエルト+PTFEweb)のデータとなります。

07.納入実績

2001年の発売以後その高い機能性が評価され、都市ゴミを始めとする焼却炉排ガス処理用途、その他の用途で数多く採用頂いています。
特に微粒子ダストの多いガス化溶融炉、灰溶融炉での評価が高くこれら用途では欠かせないフィルターバグとなっています。

用途実績
  • 都市ゴミ焼却炉集じん装置
  • 産業廃棄物焼却炉集じん装置
  • ASR焼却炉集じん装置
  • 高炉炉頂圧発電用ガス清浄装置
  • 微粒子シリカ捕集用
  • バイオマス発電所
炉形式
  • ストーカー炉
  • 流動床炉
  • ガス化溶融炉(シャフト式、キルン式、流動床式)
  • 灰溶融炉(プラズマ溶融炉、表面溶融炉)

記載のデータは実測地の一例であり、また記載の用途例は本商品の当該用途への適用結果を保証するものではありません。
